标准方案

产品特点：

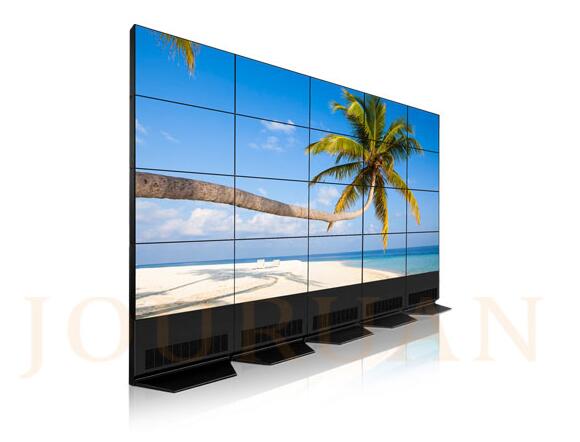

液晶拼接屏采用超窄边设计，高清、高亮度、高对比度，模块化产品结构设计，任意拼接组合，高可靠性，长寿命，支持多/多通道信号接口输入，独立拼接处理单元，处理效果更专业，智能控制软件，综合操作功能。

为保证工程顺利实施，保护系统设备的正常运行，设备安装场地必须满足以下环境条件：

一、 安装要求

1、安装地面应平整坚实，承载力强，无变形。

2、底座一般与防静电地板直接接触，以保证地面的长期承载和变形。

二、操作台（室）装修及设备位置要求

1、操作控制计算机的位置应与拼接屏幕正对着，以便操作人员方便直观地看到拼接屏幕的操作。如果有专门的、分区的操作控制室，操作控制室和液晶拼接大屏幕显示室应采用透明玻璃，便于操作人员观看。

2、控制计算机应尽量位于与拼接屏相对的方向，与拼接屏应有适当的距离，以便于调试、调色等操作

3、图像控制器应放置在屏幕墙旁边或后面的通道中（机柜内），以减少RGB布线距离。

三、布线和线槽要求

1、弱电电缆（RGB、视频、网络、串口、鼠标键盘延长线等）应与强电电缆分开，以避免信号干扰。如果使用电缆槽，则不能共用同一电缆槽，不同的布线通道应分开。

2、如果是地砖、复合木地板等固定地面，则需要信号源（计算机RGB信号、视频信号）和控制计算机对图；形状控制器之间应有电缆槽，且布线距离越短越好。

3、如果是防静电地板，则应在布线插座处开孔，以留出电缆插座。

四、空调要求

1、拼接屏后面的维修通道应有良好的温度控制和散热措施。如果是中央空调，应该有进风口和出风口。如果没有中央空调，则应增加一台专用空调。空调的功率取决于大屏幕的大小。

2、维修通道的温度和拼接板控制室的室温应是可控的，且基本相同。

五、电源

考虑到系统可能会遇到特殊情况以及断点重新通电的电流影响，拼接单元有自己的电源保护设计，保证了设备的正常安全运行。

1、系统电源为交流220V 5%，采用带保护接地线的三孔插座，插座数量与拼接屏数量有关。

2、要求大屏幕拼接系统、图像控制器和控制PC机同时供电。

3、电源电压应稳定可靠，特别是防止停电后立即上电。因此，原则上拼接系统的电源必须由相应的ups供电。

4、系统设备应有良好的接地电阻&lt；2&omega；接地，以确保在雷击和其他特殊情况下不会损坏设备。

六、 系统环境

1、拼接系统背面为检修通道，检修通道宽度一般不小于0.60m；2）大屏室要求更好的温湿度控制。工作环境温度23℃，5℃，相对湿度20%-80%。接头后面应该有空调。

2、拼接屏前后空调的温湿度应调节到同一刻度，以保证拼接墙的散热和拼接屏的平整度。

3、放置液晶拼接屏的房间应保持清洁、防尘。

4、喷水灭火器应尽量远离拼接墙，并使用喷雾灭火剂。
